在一套完整的工業視覺係統中，我們往往對工業相機的關注會比較多。但是作為一個行家來說，我們知道，工業鏡頭對視覺係統的成像質量同樣起著關鍵性的作用。那麽今天，高潮视频在线快速多人小編就和大家說說關於工業鏡頭的那些事。
首先我們來了解一下工業鏡頭的基本概念或參數都有哪些？
- 視場(Field of view, 即FOV，也叫視野範圍)：指觀測物體的可視範圍，也就是充滿相機采集芯片的物體部分。
- 工作距離(Working Distance,即WD)：指從鏡頭前部到受檢驗物體的距離。即清晰成像的表麵距離。
- 分辨率：圖像係統可以測到的受檢驗物體上的最小可分辨特征尺寸。需要注意的是，鏡頭分辨率與相機分辨率保持一致對檢測係統是十分重要的。
- 景深 (Depth of view，即DOF)：物體離最佳焦點較近或較遠時，鏡頭保持所需分辨率的能力。
- 像麵尺寸：可適應的相機靶麵大小，在選擇時需注意鏡頭的像麵尺寸須大於相機芯片尺寸，否則成像的邊緣會有遮擋。
- 焦距：光學係統中衡量光的聚集或發散的度量方式，指從透鏡的光心到光聚集之焦點的距離。亦是相機中，從鏡片中心到CCD等成像平麵的距離。
- 解析度：一組物鏡所能見到2點的最小間隔 。
- 解像力：1mm中間可以看到黑白線的條數，單位/mm
- MTF（Modulation Transfer Function）：成像時再現物體表麵的濃淡變化而使用的空間周波數和對比度。
- 失真（distortion）：衡量鏡頭性能的指標之一，又稱畸變，指被攝物平麵內的主軸外直線，經光學係統成像後變為曲線，則此光學係統的成像誤差稱為畸變。畸變像差隻影響影像的幾何形狀，而不影響影像的清晰度。
- 光圈與F值：光圈是一個用來控製鏡頭通光量的裝置，它通常是在鏡頭內。表達光圈大小我們是用F值，如f1，f4，f2，f2.8 等。
接下來，高潮视频在线快速多人光電小編帶您來看看在其他條件相同的情況下，工業鏡頭各參數間相互影響關係。
焦距大小的影響情況：焦距越小，景深越大；焦距越小，畸變越大；焦距越小，漸暈現象越嚴重，使像差邊緣的照度降低。
光圈大小的影響情況：光圈越大，圖像亮度越高，景深越小，分辨率越高。
像場中央與邊緣： 一般像場中心較邊緣分辨率高；像場中心較邊緣光場照度高。

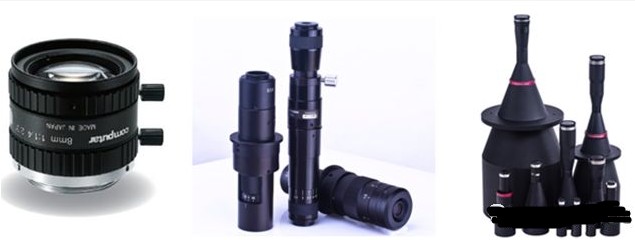

工業鏡頭的分類方式：
• 按焦距劃分：定焦和變焦
• 按光圈劃分：固定光圈和可變光圈
• 按接口劃分：C接口、CS接口、F接口等
• 按倍數劃分：定倍鏡頭、連續變倍鏡頭
• 按用途劃分：FA鏡頭，遠心鏡頭和工業顯微鏡等
工業鏡頭的選型要點：
• 視野範圍、焦距及工作距離：在選擇鏡頭時，我們除了靠本身可計算出的視場角大小外，還可以根據工作距離、視野範圍和相機的靶麵大小確定鏡頭的焦距，通常選擇比被測物體視野稍大一點的鏡頭，有利於運動控製。
• 光學放大倍數：縮放比例PMAG=感光芯片尺寸 (mm) / 視場 (mm)

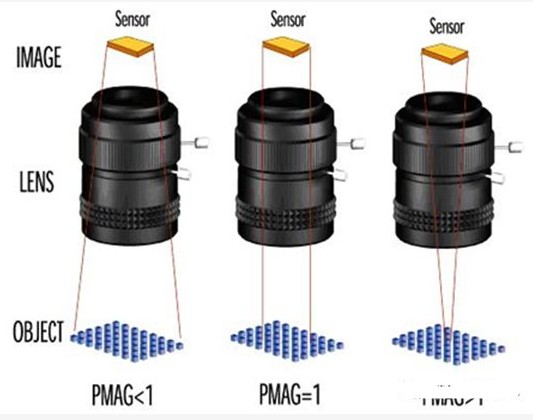

縮放比例、感光芯片尺寸和視場的關係示意圖
• 接口類型：鏡頭的接口類型取決於相機，隻要保持接口一致即可。
• 景深要求：對於對景深有要求的項目，盡可能使用小的光圈；在選擇放大倍率的鏡頭時，在項目許可下盡可能選用低倍率鏡頭；如果項目要求比較苛刻時，傾向選擇高景深的尖端鏡頭，例如維視圖像BT係列雙遠心鏡頭。
• 芯片大小和相機接口：例如2/3”鏡頭支持最大的工業相機靶麵為2/3”,在匹配2/3”以上的工業相機時，成像會受很大影響。
• 可安裝空間：在方案可選擇情況下，讓客戶更改設備尺寸是不現實的，所以在對安裝空間有限製的項目中，鏡頭的尺寸大小也是選型時需要注意的。
• 注意與光源的配合，選配合適的鏡頭 。
其他相關配件介紹：
• 接圈：簡單的近攝物鏡是在鏡頭和CCD相機之間加入一個接圈，由此CCD的敏感麵可以位於鏡頭的像方焦麵的外麵一段距離，從而可以攝取到較近距離目標的像，但它受到圖像清晰度的限製。
• 近攝透鏡：在攝像物鏡前端擰上一個近攝透鏡，可以攝取到更近距離目標的像。采用近攝鏡後，目標像的畸變增大了，所以近攝透鏡的屈光率不能太大，使原工作距離的縮短量一般不超過20％。
• 遠攝物鏡：與近攝物鏡相反，為了對遠距離目標攝取到清晰圖像，要采用遠攝物鏡。這種物鏡是一長焦距物鏡。遠攝物鏡可以是折射係統、反射係統或折反射係統。反射式遠攝物鏡常采用卡塞格林式遠攝物鏡，折反式遠攝物鏡由於采用前部校正透鏡，其成像質量更加良好。
• 遠心物鏡：采用遠心物鏡中的像方遠心物鏡可以消除物距變化帶來的測量誤差，而物方遠心物鏡則可以消除CCD位置不準帶來的測量誤差。
• 遠距物鏡：一種焦距很長而鏡筒較短的物鏡，從物鏡前表麵到像平麵的距離小於焦距，這對於長焦距物鏡來說，有利於縮短物鏡的軸向尺寸。
• 反遠距物鏡：一種焦距較短而後截距很長的物鏡，在物鏡和CCD之間可以加入分光鏡，以實現取景等作用。
• 畸變物鏡：畸變物鏡能夠在它的像中預先引入規定的畸變。當物鏡存在很大的負畸變時，實際上能夠拍攝角視場超過180°的物空間。這種物鏡用於宇航研究、氣像測量中。
