直角棱鏡介紹：

直角棱鏡通常用於將光路進行90度轉折，根據棱鏡方位，像麵可被反向，而左右不發生變化。

如果一個直角棱鏡旋轉90度，通過棱鏡觀察像麵將會成正立的，但是左右會反向。直角棱鏡

也可以用於膠合分光鏡，通過鍍分光膜可實現分光效果，以及偏振分光。



直角棱鏡利用臨界角特性，高效地內部全反射入射光是直角棱鏡的基本功能之一。

直角棱鏡使用時，通常鍍一些光學膜。 直角棱鏡本身有較大的接觸麵積以及有45°，

90°這樣典型的角度，所以，和普通的反射鏡相比， 直角棱鏡更容易安裝，

對機械應力具有更好的穩定性和強度。



棱鏡和直角棱鏡定義

棱鏡，是一種由兩兩相交但彼此均不平行的平麵圍成的透明的多麵體，用以分光改變光的路

徑或使光束發生色散，由透明材料如玻璃、水晶等製成。直角棱鏡是直角三棱柱,即上下麵都

是直角三角形的棱鏡。可以使光路偏轉90°或180°，光路偏轉的角度取決於以該三棱鏡的哪個

麵做為入射麵。

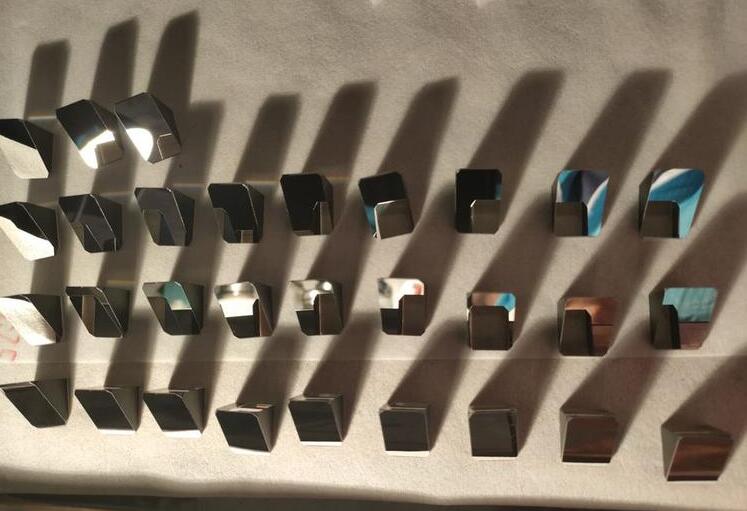

光學棱鏡圖

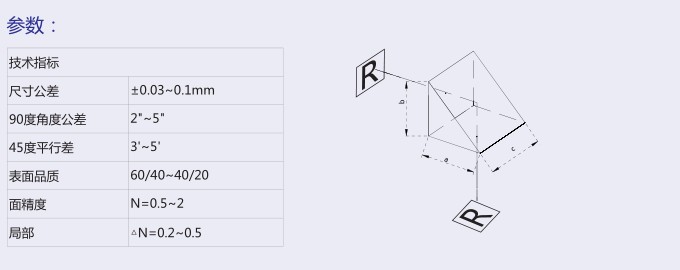

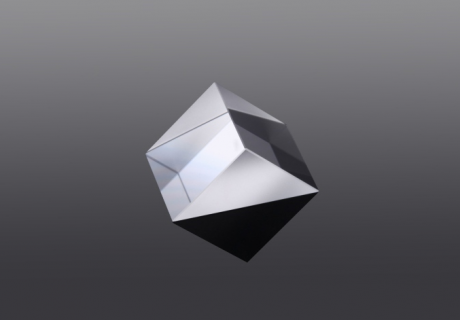

直角棱鏡
麵形精度：λ/10@633nm
表麵光潔度：60/40，40/20
通光孔徑 gt;90%
鍍膜：不鍍膜或鍍銀銅加噴漆保護
倒角：0.2×45°
其它倒角：保護性倒角

產品應用：相機，投影機，潛望鏡，望遠鏡，顯微鏡，指紋儀，水準儀，瞄準鏡，

                     太陽能轉換器，測量儀器，光學設備，醫療儀器，激光治療設備

產品材質：K9，石英玻璃

倒角：保護性

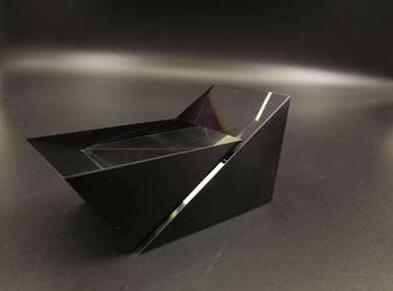

tir棱鏡，由是2塊三角棱鏡，一般一塊棱鏡斜邊發生全反(照明光束全反)，用來分離/改變

在數字投影係統裏的光路徑，照明光束和成像光束。使用DLPTM技術，通常應用在係統中。

優點：

有用區域上方的氣隙一致;

良好的幾何尺寸和表麵平度

可見光範圍內較高的傳送率

塗層可靠性

係統組裝容易

穩定和堅固的結構

允許小型化

材質型號A=B=C(mm)公差角度公差
K9 RAP05K93M 5.0±0.1±3′
K9 RAP05K93M 10.0±0.1±3′
K9 RAP12.7K93M 12.7±0.1±3′
K9 RAP15K93M 15.0±0.1±3′
K9 RAP20K93M 20.0±0.1±3′
石英玻璃RAP25.4S23M 25.4±0.1±3′
石英玻璃RAP05S23M 5.0±0.1±3′
石英玻璃RAP05S23M 10.0±0.1±3′
石英玻璃RAP12.7S23M 12.7±0.1±3′
石英玻璃RAP15S23M 15.0±0.1±3′
石英玻璃RAP20S23M 20.0±0.1±3′
石英玻璃RAP25.4S23M 25.4±0.1±3′
