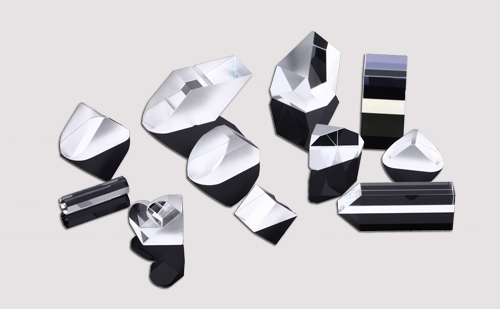

棱鏡是由光學材料組成的棱柱體，所有棱鏡的折射麵和反射麵統稱工作麵，兩工作麵的交線稱為棱，垂直棱的截麵稱為主截麵。棱鏡在光學中起著許多各不相同的作用，棱鏡的組合可以用作分束器、起偏器等，但大多數應用中，隻是用了棱鏡的色散功能，或使像的方向、光束傳播方向發生改變的功能。色散功能使棱鏡作為色散元件，如在分光計、攝譜儀、單色儀中的棱鏡就是起著色散作用。

在許多光學儀器中，往往利用棱鏡使光路折疊，以使係統縮小體積，並且這些棱鏡都沒有色散，如反演棱鏡，倒向棱鏡等。

鏡是實心的玻璃光學，經過磨砂和拋光成幾何與光學明顯的形狀。角度、位置和光學平晶數量有助於定義類型和功能。將一束白光源分散到其組件顏色。利用此應用的設備是折射儀和光譜元件。由於這一初步發現，棱鏡已在係統中用於“折射”光纖，將係統“折疊”成一個較小的空間，改變圖像的方向（也稱為旋性或同位），以及合並或分割光束的部分反射麵。這些用途在利用望遠鏡、放大鏡、測量儀器和許多其他應用中非常普遍。

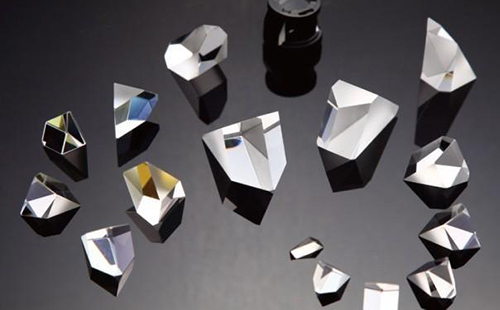

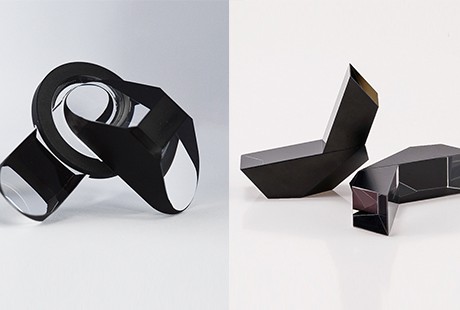

生產先進的LCD、DLP、LCOS顯示技術中光學引擎用光學棱鏡和DVD係列棱鏡以及二向色板。棱鏡加工能力：角度精度：5"；麵精度：within1/10λ；　棱差：1"；　尺寸精度：±0.02mm

棱鏡是實心的玻璃光學，經過磨砂和拋光成幾何與光學明顯的形狀。角度、位置和光學平晶數量有助於定義類型和功能。將一束白光源分散到其組件顏色（圖1）。利用此應用的設備是折射儀和光譜元件。由於這一初步發現，棱鏡已在係統中用於“折射”光纖，將係統“折疊”成一個較小的空間，改變圖像的方向（也稱為旋性或同位），以及合並或分割光束的部分反射麵。這些用途在利用望遠鏡、放大鏡、測量儀器和許多其他應用中非常普遍。

圖1：通過棱鏡實現色散

棱鏡的一個顯著特點是能夠模仿作為一個平麵鏡係統，來模擬棱鏡媒介中的光反射。更換反射鏡組件可能是最有用的棱鏡應用，因為它們都折射或折疊光線和改變圖像同位。要實現類似單個棱鏡的效果，通常需要使用多個反射鏡。因此，用一個棱鏡來代替幾個反射鏡可減少潛在的校準錯誤，提高準確性和減少係統的規模和複雜性。

棱鏡製造

在鑽研棱鏡的理論之前，先思考其製造過程。為了能夠在大多數應用中成功使用，製造棱鏡時必須符合非常嚴格的公差和精度。由於形狀、大小和最重要反射麵數量的變異，大規模的自動化過程對於棱鏡製造是完全不可行的。此外，大多數高精度棱鏡往往傾向於少量製造，意味著自動化過程是不必要的。

首先，取得一塊符合特定等級和玻璃類型的玻璃（稱為“玻璃毛坯”）。然後磨砂這塊玻璃，或通過一個金屬金剛石砂輪生成接近完成的產品。大多數的玻璃都會從這個階段去除，形成平坦但仍然粗糙的表麵（圖2a）。此時，即將成為棱鏡的尺寸已非常接近所需的規格。接著，是去除表麵的表麵下裂痕的細磨過程；這一階段稱為精磨。第一個階段遺留的刮痕將會在第二個階段中去除（圖2b）。精磨處理之後，玻璃表麵應出現混濁和不透明。在首兩個階段中，棱鏡表麵必須潮濕，以便加快玻璃移除和防止玻璃本身過熱。

第三階段包括根據規格要求將棱鏡拋光到指定的精度。在這個階段中，玻璃將摩擦用“研磨漿”濕潤的聚氨酯拋光器，此“研磨漿”是通常包含混合水與浮石或氧化鈰的光學拋光化合物（圖2c）。拋光階段的確切時間，非常依賴於要求的鏡麵規格。一旦完成拋光，即可開始倒角。在這第四個階段中，棱鏡的邊緣將經過一個旋轉的鑽石板，將上述步驟中形成的尖銳邊緣稍微磨鈍（圖2d）。倒角之後，成品棱鏡將進行清理、檢查（通過手動和自動兩種方式），以及在必要時進行減反(AR)和/或金屬反射鍍膜，以進一步幫助提高整體透射率和/或反射率。雖然過程因為棱鏡上的反射麵數量而需要更積極參與並可能需要更多的循環或操作，但生成、平滑、拋光和倒角階段在圖2a - 2d中都有大致的概述。

圖2a： 棱鏡製造過程：粗磨階段

圖2b： 棱鏡製造過程：精磨階段

圖2c： 棱鏡製造過程：拋光階段

圖2d： 棱鏡製造過程：倒角階段

在製造棱鏡的整個過程中，需要不斷調整和固定進行中的每個鏡麵。將棱鏡固定到位涉及兩個方法之一：阻止和接觸。阻止需要將棱鏡排列在注入熱蠟的金屬工具中。另一方麵，接觸是一個在室溫下進行的光學粘合過程，通過其範德瓦爾斯交互作用將兩個清潔的玻璃表麵緊固在一起。接觸方法在要求高精度公差時使用，因為它不需要在生成、平滑或拋光階段中進行其他調節來考慮棱鏡表麵和接觸塊之間的蠟厚度。

在棱鏡製造過程的每一個階段中，從產生到阻止和接觸，都需要一位熟練的驗光師手動檢查和調整正在處理的棱鏡表麵。因此，它需要注入非常大的勞力，而且要求經驗和技巧來完成。整個過程通常需要相當大量的時間、工作和專注。

理論：光線與折射

了解棱鏡如何工作是決定哪種類型的棱鏡最適合某個特定應用的關鍵。為此，重要的是首先了解光與光學表麵的相互作用。這種相互作用可通過斯涅爾的折射定律說明：

(1)n1sin(θ1)=n2sin(θ2)n1sin(θ1)=n2sin(θ2)

其中n1是入射媒介的指數，θ1是入射光線的角度，n2是折射/反射媒介的指數，以及θ2是折射/反射光線的角度。斯涅爾定律說明當光線經過多個媒介時，入射角和投射角之間的關係（圖3）。

圖3： 斯涅爾定律和內部全反射理論

棱鏡的顯著能力是不需要特殊鍍膜即可反射光線路徑，例如在使用反射鏡時則需要使用這些鍍膜。此功能通過一種稱為全部內反射(TIR)的現象來實現。TIR在入射角（從正常測量的入射光線角度）大於臨界角θc時發生：

(2)sin(θc)=n1n2sin(θc)=n1n2

其中n1是光線產生時媒介的折射率，n2是光線出射時媒介的折射率。重要的是，需要知道TIR隻有當光從高指數媒介傳輸到低指數媒介時發生。

在臨界角，折射角等於90°。參考圖3，將發現TIR隻在當θ超出臨界角時發生。根據斯涅爾定律，如果該角度在臨界角之下，則透射將連同反射一起發生。如果棱鏡麵不符合所需角度的TIR規格，則必須使用反射鍍膜。這就是為什麽有些應用需要鍍膜版本的棱鏡，在其他應用中可以無需鍍膜即可良好工作的原因。

棱鏡類型

共有四種主要類型的棱鏡，色散棱鏡，偏轉或反射棱鏡、旋轉棱鏡和偏移棱鏡。偏轉、偏移和旋轉棱鏡常用於成像應用；擴散棱鏡專用於色散光源，因此不適合用於要求優質圖像的任何應用。

色散棱鏡

根據棱鏡基片的波長和反射率，棱鏡色散取決於棱鏡的幾何及其折射率色散曲線。最小偏向角決定入射光線和投射光線之間的最小夾角（圖8）。綠色光的波長偏離超過紅色，藍色比紅色和綠色多；紅色通常定義為656.3nm，綠色為587.6nm和藍色為486.1nm。

圖4：通過棱鏡實現色散

偏轉、旋轉和偏移棱鏡

偏轉光線路徑的棱鏡，或將圖像從其原始軸偏移，在很多成像係統中很有幫助。光線通常在45°、60°、90°和180°角度偏轉。這有助於聚集係統大小或調整光線路徑而不影響其餘的係統設置。旋轉棱鏡，例如道威棱鏡，用於旋轉倒位後的圖像。偏移棱鏡保持光線路徑的方向，還會將其關係調整為正常。
