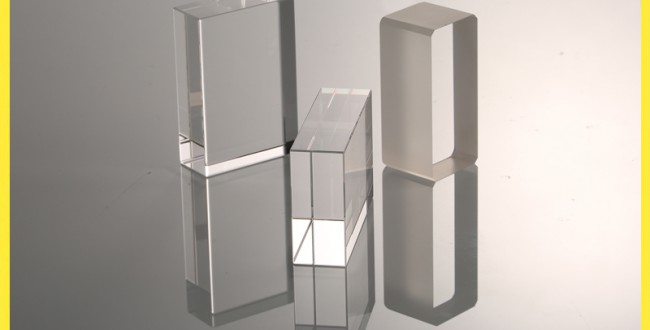

柱麵鏡兩個光學麵理想的位置關係應該是什麽樣呢

在柱麵鏡加工過程中，如果兩個光學麵的相對位置出現異常時，常見的不良項目有以下幾種：（以平凸柱麵鏡為例）。

一、母線不好

a  : 母線偏移：柱麵的光學平麵在柱麵軸方向相對於平麵中心向一側偏移。

原因及對策：

1.夾具設計或夾具加工缺陷，附著麵和中心線凹陷不良。從需要治療和改善的工具開始。

2.鏡片附著不到位，需要從附著操作方法上進行改進。

3.產品在加工過程中會移動。需要提高加工過程中膠粘劑的附著力和鏡片的應力負荷。

b:母線傾斜：柱麵的光學平麵與平麵成一定角度傾斜。母線不平行於附著基準邊。如下圖所示：

原因及對策：

1.夾具設計或夾具加工有缺陷，鏡片附著麵與夾具中心軸平行度差或槽幅差。從需要治療和改善的工具開始。

2.鏡片附著不到位，需要從附著操作方法上進行改進。

2.母線垂直度差

原因及對策：

1.夾具設計或夾具加工有缺陷，夾具兩個參考邊的直線角度不良。從需要治療和改善的工具開始。

2.鏡片附著不到位，需要從附著操作方法上進行改進。

3.切割機精度不足，主軸與桌麵進給方向的直線角度差。切割機的加工精度有待提高。綜上所述，柱麵鏡的母線位置對其光學性能起著至關重要的作用，所以母線在加工過程中除了保證之外，在檢驗過程中也是非常重要的。這裏有一種檢測柱麵鏡像母線的新方法：

點激光反射探測器

原則：

激光發生器用於通過一個特殊的透鏡將光源投射 到被測柱麵鏡上。光源被柱麵鏡接收後，柱麵將光源反射回圖像接收裝置，然後CCD攝像裝置將圖像顯示在顯示器上。最終的判決由檢查員做出。

優點：

檢測精度高：檢測誤差可控製在0.001毫米以內。

檢測效率高：熟練人員每分鍾可檢測20PCS。

未知外觀：采用激光反射檢測，

不與產品表麵直接接觸，不影響產品外觀。

柱麵鏡加工新技術

長期以來，國內大部分柱麵鏡製造仍采用傳統加工方法，而單片機平移加工方法決定了加工效率相對較低。逐漸無法滿足客戶的需求。
