產品介紹：

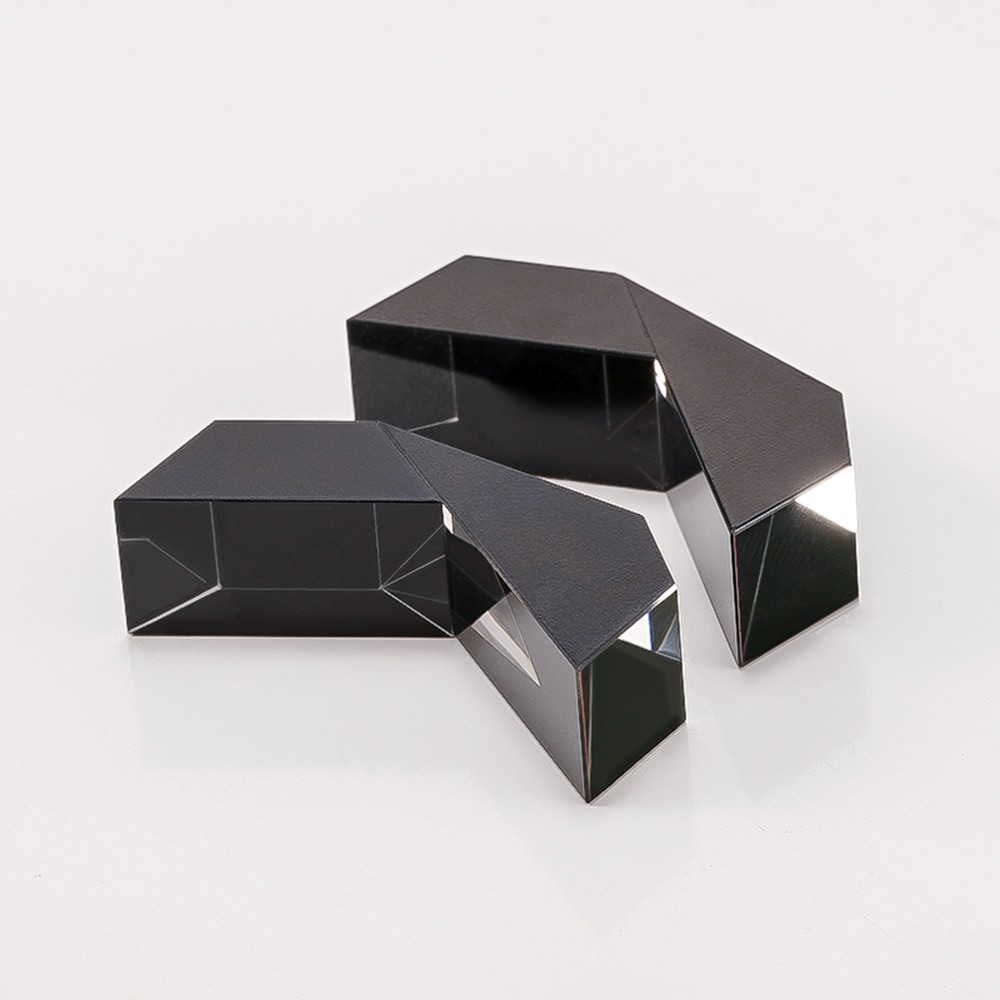

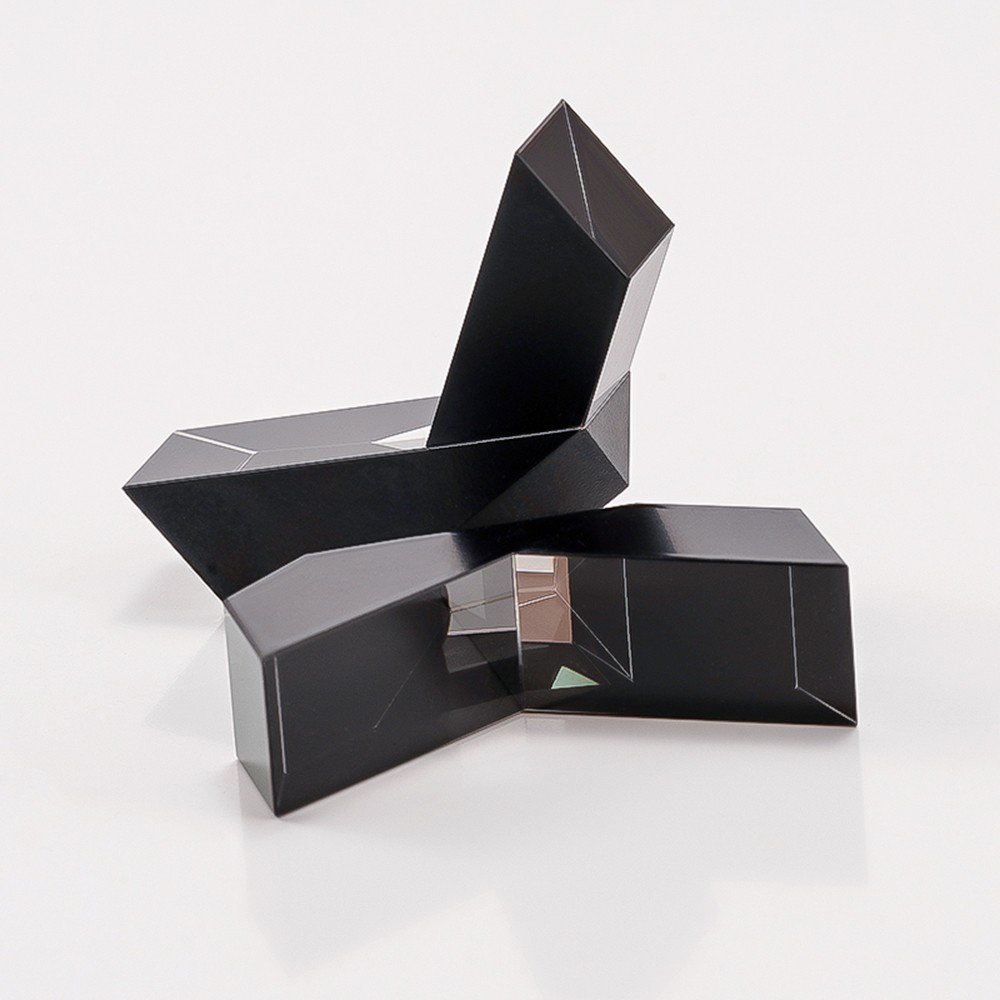

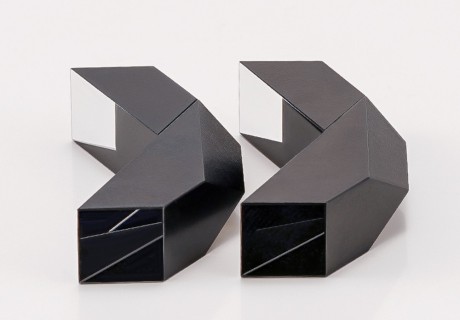

該棱鏡是由兩個光學棱鏡膠合在一起的，形成一個V形組件。

轉向棱鏡可以實現光路轉向棱鏡；改變原有光路方向，滿足不同機械結構設計，實現兩個鏡頭最小間距；一般用於轉向光學係統。

光線以垂直入射的方式進入棱鏡的一個麵，從一個30”的傾料麵內反射，然後從棱鏡底部的“屋頂”部分(由兩個以90°角相交的麵組成)反射。

然後光從對麵的30”麵反射出去，再次以正入射的方式射出。內部反射效果是垂直和水平翻轉圖像。

這產生了180”的圖像旋轉(不改變圖像的旋向)，並允許使用棱鏡作為圖像豎立係統。

轉向棱鏡塗墨的主要目的是吸收鏡片有效光圈以外的雜光，避免雜光透過到感光芯片形成眩光，影響成像質量。



光路原理圖（參考數據）  ：

產品優勢：

•折射的角度小                       •色差弱

•光學性能好                          •體積小



應用領域：

廣泛應用於工業檢測、自動化、電子通訊、半導體、生物醫療、科學研究等領域。
