準直鏡：用於CO2激光和紅外光學係統的準直鏡，反射式和透射式準直鏡被用在光束傳遞係統中，以維持激光諧振腔和聚焦光學元件之間的光束的準直性。反射式準直鏡一般使用的是銅製全反鏡，而透射式準直鏡則使用硒化鋅透鏡。

擴束鏡：是能夠改變激光光束直徑和發散角的透鏡組件。

擴束鏡與準直鏡都可以起到使激光聚焦效果更好的作用，都是起到準直的作用似的，兩者有相似的地方，又有區別的地方。

準直鏡是針對點光源來說的，而所謂的點光源，我們在生活中見的比較多的如：火柴頭點燃、老式手電筒的燈泡、從能量光纖中出來的激光。而對於我們工業激光行業來說，我們談準直鏡基本就是針對從能量傳輸光纖中出來的激光來談的。

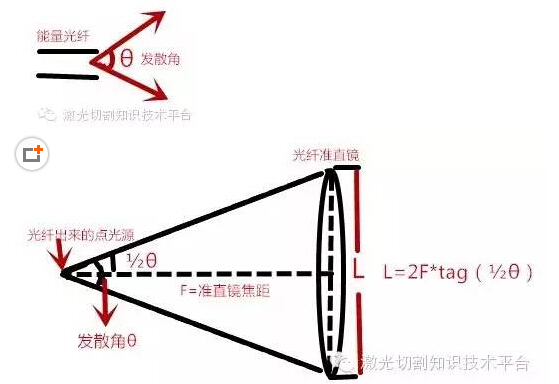

從能量光纖出來的光，是一個點光源，是有發散角（θ）的，這個參數一般可以查到的。如果我們把這個點光源放置於光纖準直鏡的焦點上，我們知道：從一個聚焦鏡（準直鏡其實際上把聚焦鏡反過來用）的焦點上發出的光，經過聚焦鏡之後就變成了平行光。很多人問我經過某個準直鏡之後出來的光束直徑是多大，今天我在這裏給大家答案，就是2F*tag（½θ），如發散角是10°，F=150mm，那麽從準直鏡出來的光束直徑就=2*150*tag（5°）=26.2466mm。這個公式對於使用光纖傳輸的振鏡是焊接機選擇振鏡是有參考意義的。繼續往下講就是光纖切割機行業人士想了解的東西了。經過光纖準直鏡之後，激光進入光纖切割機的聚焦鏡，按照理論來說，準直鏡焦距÷聚焦鏡焦距=聚焦後能量密度相對於之前的密度比，如：準直鏡焦距是75mm，聚焦鏡焦距是150mm，75÷150=½，就是說經過聚焦鏡之後聚焦光斑的麵積相比於從剛從能量光纖出來的點光源的麵積大一倍，能量密度是原來的½。有人問，為什麽要能量密度降低幹啥啊，能量密度集中不是更好嗎？這裏有幾個原因，第一：如果聚焦鏡的焦距越短，聚焦鏡的焦深就越淺，焦深淺就容易導致切不深。第二:

焦距越短，聚焦點越小，切縫就越小，縫小不利於切割出來熔渣的掉落，導致切不透。所以我們一般盡量使用120-150mm之間的焦距去做光纖切割機的聚焦鏡。另外我們為什麽不用長焦距的準直鏡，這裏涉及到兩個方麵的原因：第一：用長焦距的光纖準直鏡，需要更大的鏡片直徑，會導致機械設計比較麻煩，第二：用長焦距的光纖準直鏡會導致在聚焦的時候，對光纖切割機的聚焦點很敏感，一旦偏離聚焦鏡焦點一點點就會出現切不透的現象出現。這也就是我們一般光纖切割機的聚焦一般在：60-100mm之間的原因。

然後就講講擴束鏡了，擴束鏡也有準直的功能，但是擴束鏡是針對光束而言(有一定發散角的光束) 。我們市麵上很多激光器出來的光是光束的，比方：CO2玻璃管、CO2射頻管、燈泵浦的YAG激光、帶有QBH的光纖激光器出來的激光、端麵泵浦的355nm 532nm 1064nm的激光器等等，這些激光器出來的光都是光束，並且都不是嚴格的平行光（當一個激光器的光束質量M2為1的時候，這個激光器的光就是沒有發散角的，但這隻能是一個理想狀態的，在實際生活中是不存在的，一般市麵上的激光器M2係數能到1.2就已經很不錯了）。下麵我們就講講為什麽擴束鏡能起到準直的作用，擴束鏡大家都知道，能把光束擴大，用專業的說法就是擴大光束束腰半徑，而激光的束腰半徑和發散角的乘積是一個定值，束腰半徑增加（即擴束）則發散角減小（達到準直的作用），有一個結論，經過一個N倍的擴束鏡之後，激光光束的發散角縮小為原來的N分之一。比方經過一個4倍是擴束鏡之後，發散角就縮小為原來的¼。這也是我們為什麽盡量用大一點倍數的擴束鏡的原因（前提是經過擴束鏡之後光束的大小不要超出振鏡光斑的大小）。



擴束鏡包含：CO2擴束鏡、532nm擴束鏡、355nm擴束鏡、1064nm擴束鏡650nm擴束鏡，倍數有：2 2.5 3 4 5 6 8 10 12 16 20 30 50 100等等倍數。

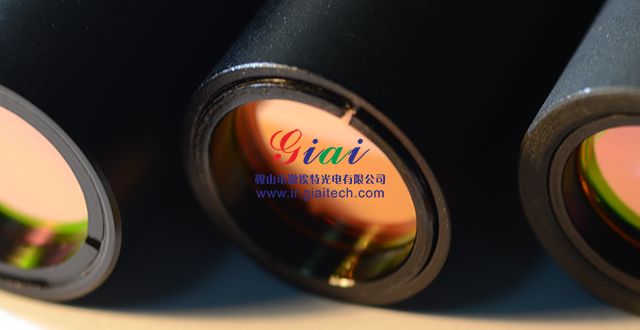

準直鏡包含：光纖焊接機的準直鏡（焦距100 120 150 180mm）；光纖切割機準直鏡：直徑30f100準直鏡（兩片組合）、直徑28f60準直鏡（兩片組合）、直徑25.4F75準直鏡（兩片組合）等等。
