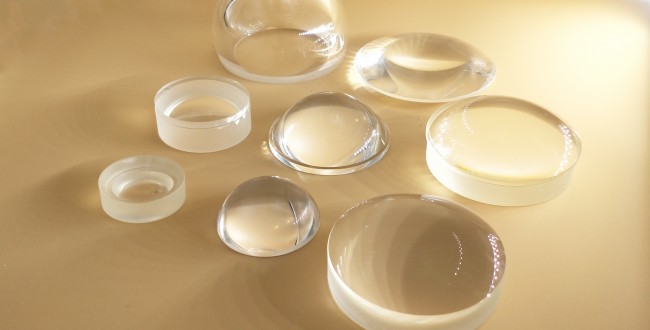

光學透鏡 凸透鏡成像規律就是：物體放在焦點之外，在凸透鏡另一側成倒立的實像，

實像有縮小、等大、放大三種。物距越小，像距越大，實像越大。物體放在焦點之內，

在凸透鏡同一側成正立放大的虛像。物距越大，像距越大，虛像越大。凹透鏡對光線起發散作用, 它的成像規律則要複雜得多。

一、實像與虛像

在光學中，由實際光線匯聚成的像，稱為實像，能用光屏承接；反之，則稱為虛像，隻能由眼睛感覺。有經驗的物理老師，

在講述實像和虛像的區別時，往往會提到這樣一種區分方法：“實像都是倒立的，而虛像都是正立的。”所謂“正立”和“倒立”，

當然是相對於原物體而言。

平麵鏡、凸麵鏡和凹透鏡所成的三種虛像，都是正立的；而凹麵鏡和凸透鏡所成的實像，以及小孔成像中所成的實像，

無一例外都是倒立的。當然，凹麵鏡和凸透鏡也可以成虛像，而它們所成的兩種虛像，同樣是正立的狀態。

那麽人類的眼睛所成的像，是實像還是虛像呢？我們知道，人眼的結構相當於一個凸透鏡，那麽外界物體在視網膜上所成的像，

一定是實像。根據上麵的經驗規律，視網膜上的物像似乎應該是倒立的。可是我們平常看見的任何物體，明明是正立的啊？

這個與“經驗規律”發生衝突的問題，實際上涉及到大腦皮層的調整作用以及生活經驗的影響。

當物體與凸透鏡的距離大於透鏡的焦距時，物體成倒立的像，當物體從較遠處向透鏡靠近時，像逐漸變大，像到透鏡的距離也逐漸變大；

當物體與透鏡的距離小於焦距時，物體成放大的像，這個像不是實際折射光線的會聚點，而是它們的反向延長線的交點，用光屏接收不到，

是虛像。可與平麵鏡所成的虛像對比（不能用光屏接收到，隻能用眼睛看到）。

當物體與的距離大於焦距時，物體成倒立的像，這個像是蠟燭射向凸透鏡的光經過凸透鏡會聚而成的，是實際光線的會聚點，

能用光屏承接，是實像。當物體與透鏡的距離小於焦距時，物體成正立的虛像。

二、凸透鏡

凸透鏡成像規律

（1）二倍焦距以外，倒立縮小實像；

一倍焦距到二倍焦距，倒立放大實像；

一倍焦距以內，正立放大虛像；

成實像物和像在凸透鏡異側，成虛像在凸透鏡同側。

(2)一倍焦距分虛實

兩倍焦距分大小

物近像遠像變大

物遠像近像變小

物體到透鏡的距離u	像的大小	像的正倒	像的虛實	像的位置	像到透鏡的距離v	應用實例
u>2f	縮小	倒立	實像	與物異側	2f>v>f	照相機
u=2f	等大	倒立	實像	與物異側	v=2f	測焦距
2f>u>f	放大	倒立	實像	與物異側	v>2f	幻燈機
u=f	——	——	——	——	——
u<f	放大	正立	虛像	與物同側	——	放大鏡

為了研究各種猜想，人們經常用光具座進行試驗。

蠟燭的燭芯，凸透鏡，光屏應盡量保持在同一高度上。

（3）凸透鏡成像還滿足1/v+1/u=1/f

利用透鏡的特殊光線作透鏡成像光路：

①、物體處於2倍焦距以外

②、物體處於2倍焦距和1倍焦距之間

③、物體處於焦點以內

④、凹透鏡成像光路

實驗研究凸透鏡的成像規律是：當物距在一倍焦距以內時，得到正立、放大的虛像；

在一倍焦距到二倍焦距之間時得到倒立、放大的實像；在二倍焦距以外時，得到倒立、縮小的實像。

透鏡成像滿足透鏡成像公式：

對於實像來說：1/u+1/v=1/f

對於虛像來說：1/u-1/v=1/f原理應用鏡頭就是一個凸透鏡，要照的景物就是物體，膠片就是屏幕

照射在物體上的光經過漫反射通過凸透鏡將物體的像成在最後的膠片上，膠片上塗有一層對光敏感的物質，

它在曝光後發生化學變化，物體的像就被記錄在膠卷上。至於物距、像距的關係與凸透鏡的成像規律完全一樣，

當物體靠近時，像越來越遠，越來越大，最後再同側成虛像。物距增大，像距減小，像變小；物距減小，像距增大，像變大。

三、凹透鏡

凹透鏡成像規律

對於薄凹透鏡：當物體為實物時，成正立、縮小的虛像，像和物在透鏡的同側；

當物體為虛物，凹透鏡到虛物的距離為一倍焦距（指絕對值）以內時，成正立、放大的實像，像與物在透鏡的同側；

當物體為虛物，凹透鏡到虛物的距離為一倍焦距（指絕對值）時，成像於無窮遠；

當物體為虛物，凹透鏡到虛物的距離為一倍焦距以外兩倍焦距以內（均指絕對值）時，成倒立、放大的虛像，像與物在透鏡的異側；

當物體為虛物，凹透鏡到虛物的距離為兩倍焦距（指絕對值）時，成與物體同樣大小的虛像，像與物在透鏡的異側；

當物體為虛物，凹透鏡到虛物的距離為兩倍焦距以外（指絕對值）時，成倒立、縮小的虛像，像與物在透鏡的異側。

如果是厚的彎月形凹透鏡，情況會更複雜。當厚度足夠大時相當於伽利略望遠鏡，厚度更大時還會相當於正透鏡。

原理應用:

近視眼鏡是凹透鏡；凹透鏡對光線起發散作用,成一個正立、縮小的虛像,像物同側，v<u物近像近像變大，物遠像遠像變小

四、凹透鏡與凸透鏡的區別

⑴結構 凸透鏡是由兩麵磨成球麵的透明鏡體組成

凹透鏡是由兩麵都是磨成凹球麵透明鏡體組成

⑵對光線的作用 凸透鏡主要對光線起會聚作用

凹透鏡主要對光線起發散作用

⑶成像性質 凸透鏡是折射成像，成的像可以是 正、倒；虛、實；放、縮，起聚光作用

凹透鏡是折射成像隻能成縮小的正立像，起散光作用

凸麵鏡是反射成像；凹麵鏡是反射成像

透鏡（包括凸透鏡）是使光線透過，使用光線折後成像的儀器，光線遵守折射定律；

麵鏡（包括凸麵鏡）不是使光線透過，而是反射回去成像的儀器，光線遵守反射定律。

凸透鏡可以成倒立放大、等大、縮小的實像或正立放大的虛像。可把平行光會聚於焦點，

也可把焦點發出的光線折射成平行光。凹麵鏡隻能成正立縮小的虛像，主要用擴大視野。
